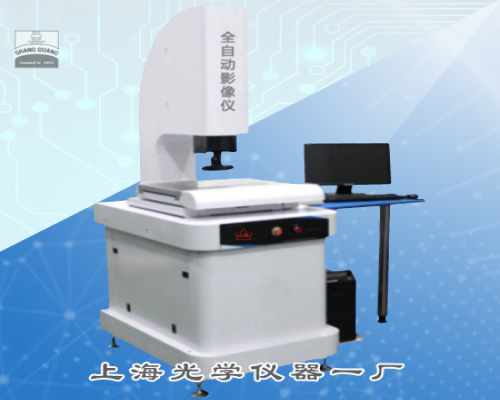

H型一體式全自動影像測量儀
一. 產品用途
SG-H系列是本廠推出的中小型全自動影像測量儀，結構美觀大方，操作簡便。自主研發的QMS3D專業測量軟件，不但可實現高效、準確地大批量治具工件檢測，還可對于使用其他量具無法測量的中心距、分度圓、尺寸位置、臺階高度、盲孔深度、坐標位置、空間尺寸、一種兩種及三種以上幾何元素作關聯測量，適用于精密部件的應用。
二. 產品特點
1. 具有快速自動對焦、自動尋邊功能。
2. 具有強大的CNC編程和自動測量功能，完全圖形化編程，簡化了編程工作。
3. 采用亞像素細分技術，提高邊界分辨能力。
4. 操縱桿和鼠標操作，方便易用。
5. 程控恒流驅動式八區表面冷光源，可適應復雜的工件測量。
6. 激光指示器指示測量位置，方便快速定位。
7. 在線SPC數據處理分析，大批量治具測量功能。
8. 三軸步進伺服控制，定位精度高速度快，XY速度可達180mm/s，運行平穩。
9. 采用自主開發的嵌入式模塊控制系統，將復雜的控制系統集成一體在儀器內部，減少各種數據線路，使外觀簡單美觀，維修更換方便，穩定性更高。
10. 采用00級花崗石底座及連接臂，性能穩定，不易變形。
11. 若選配簡易測頭和軟件，可做簡易三維測量。
三. 技術規格
型號 | SG-ZS3020H | SG-ZS4030H | |
工 作 臺 | 金屬臺尺寸(mm) | 556×406 | 656×566 |
玻璃臺尺寸(mm) | 350×250 | 450×350 | |
運動行程(mm) | 300×200 | 370×270 | |
位移方式 | 三軸均伺服馬達驅動控制，馬達品牌采用臺灣臺達 | ||
承重(kg) | 30 | ||
X、Y、Z數顯分辨率 | 0.5 μm | ||
示值誤差 | E1XY=(1.9+L/100)μm | ||
Z軸升降行程(mm) | 200 | ||
影像系統 | 攝像機 | 彩色1/2"CCD攝像機 | |
變倍鏡頭倍率 | 0.7×～4.5× | ||
視頻總倍率 | 23.5× ～148× | ||
物方視場 | 11.1mm～1.7mm | ||
光源 | 底光及表面燈均使用LED冷光源 程控可調 | ||
電源 | AC 220V（ 50/60Hz 功率500W(不包含電腦) | ||
外形尺寸 | (長×寬×高)mm | 910×1265×1820 | 970×670×940 |
儀器重量(kg) | 500 | 600 | |
注： 1、建議放置臺:載重需 ≥350kg 尺寸:1000×600×500(mm) 2、物方視場為對角線的長度，當您選擇不同的配置時，價位會有所不同 | |||
