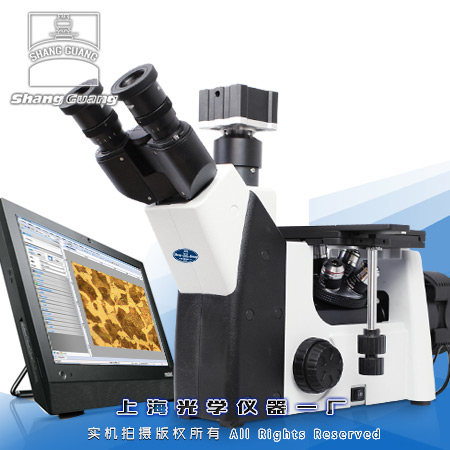

5XC-PC倒置金相顯微鏡(圖像型)

一、產品用途

5XC-PC金相顯微鏡主要用于鑒定和分析金屬內部結構組織，它是金屬學研究金相的重要儀器，是工業部門鑒定產品質量的關鍵設備；本儀器廣泛用于機械工業的金相組織觀察分析，地礦部門對礦物的分析研究，電子等方面的觀察測量，是工廠、高等院校、科研機構、電子工業精密工程測量等領域。

二、產品特點

1. 使用專業的金相物鏡及平場目鏡，成像質量好，分辨率高，觀察舒適。

2. 提供優越的圖像質量和穩固可靠的機械結構。

3. 配備相應的數字成像系統，可對觀察圖像進行采集和保存。

4. 5XC-PC金相顯微鏡配置了數碼攝影系統，各種放大倍率，并由計算機對圖像進行各種處理、編輯、保存和輸出 (如打印等) 或進入多媒體系統及電子信箱。

三、技術規格

1. 光學系統：有限遠光學系統

2. 觀察筒：鉸鏈式三目45°傾斜,±5屈光度可調,瞳距54-75mm,分光比,雙目:三目=80%:20%

3. 平場目鏡：10X/18mm

4. 平場消色差金相物鏡

5. 轉換器:內置四孔轉換器

6. 調焦機構：低手位粗微調同軸調焦機構，粗動每轉行程38 mm；微調精度2um，帶松緊調節機構

7. 載物臺：三層機械移動平臺，面積180mm×155mm，右手低手位控制，行程:75mm×40mm; 金屬載物臺板，中心孔直徑φ12mm

8. 聚光鏡：柯拉照明聚光鏡，數值孔徑N.A1.25，預調中心，齒輪齒條升降

9. 照明系統：柯拉照明,帶可變孔徑光欄和中心可調視場光欄，6V20W鹵素燈，光強連續可調

10. 適配鏡：直徑：43mm，內調焦距：0～3mm調焦后可鎖緊

11. 顯微鏡工業相機：圖像傳感器采用1/2.5" 彩色500萬CMOS；像素點尺寸：2.2μmx2.2μm；分辨率：2592 x 1944；幀率：5fps全分辨率；靈敏度：1.4V/lux- sec(550nm)；自動曝光控制: 8μs-375ms；信噪比: 44dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。

12. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編 輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。

四、標準配置

1. 金相顯微鏡/1臺

2. 觀察目鏡筒/1只（在主機上）

3. WF10X大視野目鏡/1對

4. 長距平場消色差物鏡5×、10×、20×、50×/各1只

5. 6V20W鹵素燈/1只

6. 專用適配鏡/1只

7. YH-5001顯微鏡工業相機/1只

8. 校準尺0.01mm/1塊

9. 產品合格證、保修卡及說明書/1份
