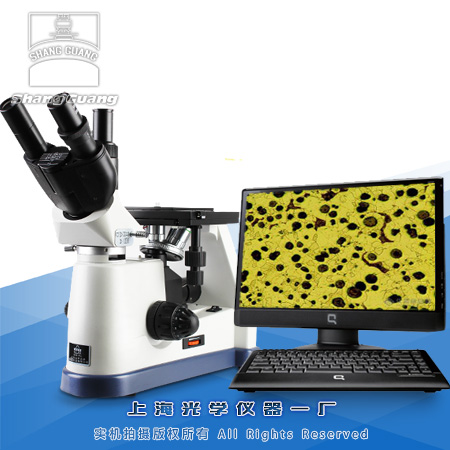

5XB-PC倒置金相顯微鏡(圖像型)

一、產品簡介

　5XB-PC金相顯微鏡主要用于鑒定和分析金屬內部結構組織，它是金屬學研究金相的重要儀器，是工業部門鑒定產品質量的關鍵設備；本儀器廣泛用于機械工業的金相組織觀察分析，地礦部門對礦物的分析研究，電子等方面的觀察測量，是工廠、高等院校、科研機構及電子工業。

二、產品特點

1. 本儀器穩定高品質的光學系統使成像更清晰，襯度更好

2. 簡潔而新穎的外觀更符合時代潮流，人性化的設計，簡便的操作使工作更輕松愉快。

3. 5XB-PC顯微鏡配置了數碼攝影系統可實現在計算機上顯示圖像并保存圖片，圖像可進行各種處理、編輯、保存和輸出 (如打印等) 或進入多媒體系統及電子信箱

4. 選購"專業定量金相圖像分析計算機操作系統"(軟件)，對金相圖譜進行進行實時研究分析，如晶粒度測量評級；非金屬夾雜物測量評級；珠光體、鐵素體含量的測量評級；球墨鑄鐵石墨球化率測量評級；脫碳層、滲碳層測量，表面涂層厚度測量等的分析、統計及輸出圖文報告。

三、技術規格

1. 觀察鏡頭：30°傾斜鉸鏈?zhǔn)?/span>觀察頭，瞳距50mm-75mm

2. 平場目鏡：WF10×/18mm

3. 平場金相物鏡

4. 轉換器:四孔轉換器

5. 移動平臺：尺寸:243mm×173mm，移動范圍75mm × 50mm，中心載物臺Φ110mm

6. 調焦機構：粗、微動同軸調焦，采用齒輪齒條傳動機構，微動格值0.002mm

7. 照明系統：落射柯勒照明，帶孔徑可變光欄和視場可變光欄；12V/30W光源可調節

8. 適配鏡：直徑43mm，內調焦距0～3mm調焦后可鎖緊

9. 顯微鏡工業相機:圖像傳感器 1/2" 彩色300萬CMOS;像素點尺寸:3.2μmx3.2μm；

分辨率：2048 x 1536；幀率：8fps全分辨率；靈敏度：1V/lux- sec(550nm)；自

動曝光控制: 57μs-350ms；信噪比: 43dB；掃描方式:逐行掃描；快門:電子快門；

數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。

10. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字

編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直

測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量

四、配置清單

1. 金相顯微鏡/1臺

2. 觀察目鏡筒/1只（在主機上）

3. WF10X平場目鏡/1對

4. 長距平場消色差物鏡4×、10×、20×、40×/各1只

5. 6V20W鹵素?zé)?/span>/1只

6. 專用適配鏡/1只

7. YH-3001顯微鏡工業相機/1只

8. 校準尺0.01mm/1塊

9. 產品合格證、保修卡及說明書/1份
