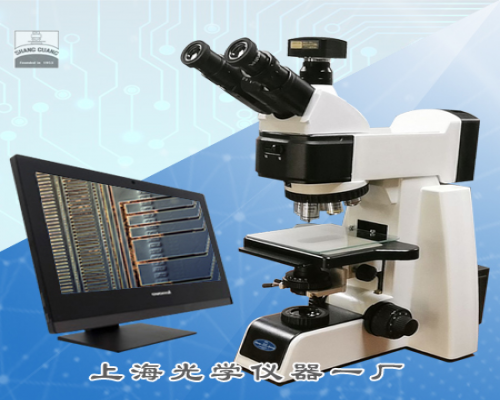

SG-6351硅片檢測顯微鏡(研究級)

一、產品用途

   SG-6351硅片檢測顯微鏡,儀器采用了反射和透射兩種照明形式，并配有偏光裝置。在反射光照明下可進行明暗場和偏光觀察，又可在透射光照明下作明場觀察。本儀器配備攝影裝置與顯微鏡相連接拍攝照片等。儀器造型新穎、性能良好、使用方便可靠，可供工廠、高等院校、科研機構及電子工業部門作金相、礦相、晶體、微電子等方面的試驗與分析研究之用。

二、產品特點

1. 穩定、高品質的光學系統使成像更清晰，襯度更好。

2. WF10X（Φ22）大視野目鏡，無限遠系統金相物鏡。

3. 儀器采用了反射和透射兩種照明形式，并配有偏光裝置。

4. 在反射光照明下可進行明暗場和偏光觀察，又可在透射光照明下作明暗場觀察。

5. 顯微鏡配置了成像系統可實現在計算機上顯示圖像并保存圖片，圖像可進行各種處理、編輯、保存和輸出 (如打印等) 或進入多媒體系統及電子信箱。

三、技術規格

1. 光學系統:無限遠光學校正系統

2. 大視野目鏡：WF10X/22mm

3. 平場無限遠長工作距離明暗場物鏡

4. 顯微鏡總放大倍率:50×-1000×

5. 轉換器：帶DIC插孔五孔轉換器

6. 雙層移動平臺，尺寸：190×160mm，移動范圍80×50mm

7. 調焦粗、微動同軸調焦，采用齒輪齒條傳動機構，微動格值0.002 mm

8. 照明光源：

①　透射照明:鹵素?zé)?2V50W, AC85V-230V,亮度可調節

②　落射照明:帶孔徑光欄和視場光欄，鹵素?zé)?2V50W，AC85V-230V，亮度可調節

9. 適配鏡：直徑59mm,放大倍率0.5倍  ，內調焦距0～3mm  調焦后可鎖緊

10. 圖像采用Sony COMS傳感器,像素630萬;芯片靶面：1/1.8"；像素:2.4x2.4(μm);圖像采集速度:15@3072×2048,26@1536×1024；G光靈敏度：0.15mv-425mv;曝光時間: 0.244ms-2s；光譜響應范圍：380-650nm(有紅外截止濾光片情況下)；掃描方式:逐行掃描；快門:電子快門；數據接口:USB3.0；白平衡:ROI 白平衡/手動調整。

11. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；園、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。

四、標準配置

1. 正置金相顯微鏡/1臺

2. 三目觀察鏡筒/1只（在主機上）

3. 大視野目鏡10× /1對

4. 無限遠金相物鏡5×、10×、20×、50×、100×.干/各1只

5. 0.5×專用適配鏡/1只

6. YH-630顯微鏡工業相機/1只

7. 0.01mm校準尺/1塊

8. 玻璃載物片/1片

9. 備用鹵素?zé)襞?/span>/2只

10. 產品合格證、保修卡及說明書/1份
