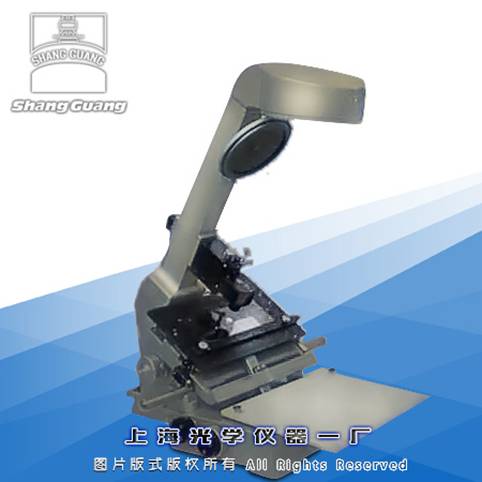

8W光譜投影儀

一、產品簡介

  8W光譜投影儀為攝譜儀成套設備之一，主要用于對攝譜儀所攝下之光譜底板通過投影放大，與標準譜板或已知濃度的光譜進行定性或半定量分析。也可作為一般投影放大用。

二、儀器原理

 光源發出的光線被反射鏡、聚光鏡、射至底板上，照明了直徑為15毫米的面積。聚光鏡光路由鍍鋁的平面反射鏡折轉55°。隔熱玻璃用以消除熱輻射對聚光系統的影響。投影物鏡使光譜經平面反射鏡投影到投影屏上，特殊棱鏡使光譜底板的乳膠面朝上時，波長刻尺保持直立。旋轉附加透鏡可以使放大倍數由19.75倍改變到20.25倍。加上透鏡使燈絲成像于投影屏上，用于調節照明強度。

三、技術規格

1.   放大倍數:20X

2.   調節范圍:19.75~20.25X

3.   投影屏有效直徑:300mm

4.   工作臺移動距離:220 *80mm

5.   光源:12V50W

6.   變壓器:220V-12V

7.   儀器重量:41kg

8.   外形尺寸:780*660*850mm
